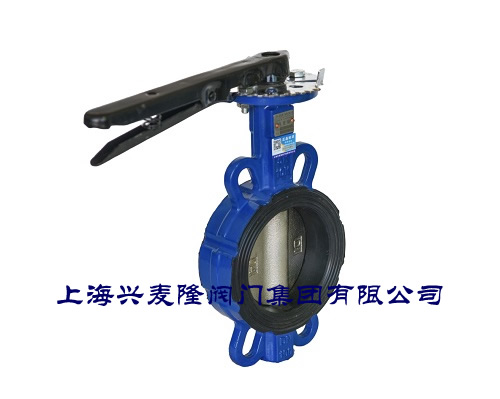

对夹式手柄蝶阀产品概述：
   手柄对夹式软密封蝶阀通常用于温度≤120℃，公称压力≤1.6mpa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。其主要特点为：
















1.    设计新颖、合理，结构紧凑，重量轻，启闭迅速。
2.    操作力矩小，操作方便，省力灵巧。
3.    可以任何位置安装，维修方便。
4.    密封件可以更换，密封性能可靠，能够达到双向密封零泄露。
5.    密封材料具有耐老化、耐腐蚀、使用寿命长等特点。
应用标准
主要零件材料
零件名称
材料
可选材料
阀体
铸铁
球铁/碳钢
阀座
丁晴橡胶或三元乙丙橡胶
铝青铜、不锈钢
蝶板
球墨铸铁
自润黄铜
下轴套
聚四氟乙烯
蒙乃尔
销轴
316
不锈钢、蒙乃尔
阀杆
2Cr13
氟丁橡胶、氟橡胶、聚四氟乙烯

主要外形连接尺寸(PN16)
公称通径
L
A
H
HO
WT(kg)
50
43
267
80
161
4
65
46
267
89
175
6
80
46
267
95
181
6
100
52
267
114
200
8
125
56
313
127
213
9
150
56
313
139
226
12
200
60
359
175
260
19
